    Последний бан MotoGP: устройство реального превосходства

    2420
    30 мая 2018

    Кирилл Чернышев, главный редактор, тест-пилот © MOTOGONKI.RU | Публикаций: 5507

        Все говорят о потенциальном запрете винглетов, но забывают, что с 2019 года Dorna запретит заводам использовать в электронном наборе их собственные, оригинальные инерционные платформы (IMU). Что это будет значить для MotoGP?
        
    МОТОГОНКИ.РУ, 30 мая 2018 - Для начала, хочу сказать слово всем, кто сам не умеет ничего писать, но умеет мышкой копировать и пастить наши материалы к себе на сайты и в группы - это нарушение закона, а еще это нарушение Правил самого ВКонтакте, поэтому не удивляйтесь, когда вас однажды просто блокируют. И это меньшее зло для вас. Спасибо за внимание.

    MotoGP сегодня является лучшей версией себя, и причин для этого много, но главная - переход в 2016 году на единую управляющую электронику и программное обеспечение.

    ПО от Dorna сузило рамки, в которых заводские инженеры могли играться с возможностями своих двигателей, и это сблизило мотоциклы на стартовой решетке. Они не стали медленней, но стали ближе по потенциалу; роль инженеров уменьшилась, а пилотов - возросла.

    Мы наслаждаемся тем, как Марк Маркес и Жоан Зарко дымят своими покрышками в поворотах и поднимаются на подиум раз за разом. Их правая рука стала главным контрольно-измерительным прибором в MotoGP, а соперники, полагающиеся на маленькие черные ящички, спрятанные под сиденьем, часто оказываются далеко позади.

    Много лет Кармело Эспелета и Dorna сражались с заводскими боссами за право запретить к применению их главное оружие - заводскую электронику, которая в 2011 году превратила прототипы MotoGP в золотые космические аппараты. Однажды, Кармело одержал верх в этой схватке. И вот, совсем скоро сделает еще один шаг к равенству пилота и машины.

    Речь идет о скором запрете на использование оригинальных инерциальных платформ, разработанных лучшими умами заводских R&D, благодаря которым мотоциклы MotoGP научились ориентироваться в пространстве и предсказывать момент катастрофы - все это для последующей реализации в гражданских байках.

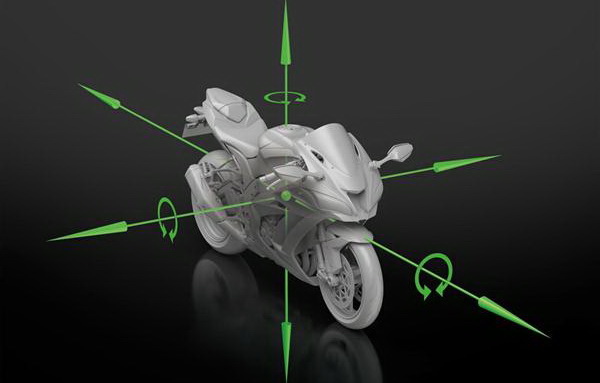

    Схема работы 3-осевого IMU на примере Kawasaki ZX-10R
    Схема работы 3-осевого IMU на примере Kawasaki ZX-10R

    Что есть IMU? Инерциальная платформа объединяет набор датчиков, анализирует поступающую с них информацию и передает ее в ECU (блок управления двигателем). В набор входят: GPS, датчики ускорения (акселерометры), положения мотоцикла в пространстве (гироскопы), позиции электронной ручки газа, дроссельной заслонки, включенной передачи, скорости вращения колес, температуры тормозов и силы, с которой выжимается рычаг - всего до 30 сенсоров, но в стандартном наборе со Spec ECU от Dorna идут 18 из них, включая незаменимые, такие как сенсор включенной передачи, давления и температуры масла, скорости вращения колес (два).

    Основная функция IMU - измерить силы, действующие на мотоцикл в конкретный момент времени, и передать данные в ECU, где эта информация будет интерпретирована ПО. ECU управляет уровнем крутящего момента на заднем колесе, ограничивая эффект wheelie, помогая лучше тормозить двигателем или стартовать с места - через контроль за дроссельными заслонками посредством точнейших сервоприводов, меняя состав смеси в инжекторах и регулируя зажигание. Ездить становиться проще!

    Но простая функция трекшн-контроля (ограничения тяги) лишь замедляет мотоцикл. Использование всего потенциала IMU, напротив, может его ускорить.

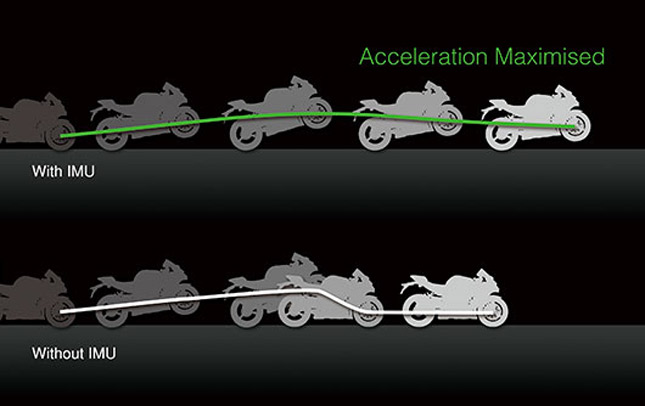

    Как IMU может ускорить мотоцикл на старте и правильно поработать с wheelie
    Как IMU может ускорить мотоцикл на старте и правильно поработать с wheelie

    Например, в случае начала wheelie, ECU сравнит скорости вращения колес и просто ограничит крутящий момент до того момента, пока переднее колесо не вернется на асфальт и не сравняется в скорости с задним: на старте гонок Гран-При такое случается часто - пилот делает неудачный старт, «прыгает» и тут же теряет позиции. Это лишь значит, что его launch-контроль не отработал ситуацию, а wheelie-контроль отработал слишком резко - инерциальная платформа либо не дала своевременной информации, либо эта стратегия не была доработана инженером. В общем, IMU не успел передать ECU нужную информацию - среагировать.

    Без IMU, ECU не будет знать, как именно движется мотоцикл в пространстве, не будет учтено реальное ускорение при движении вперед, ускорение, с которым переднее колесо взмывает в небо. С IMU можно добиться стабильного роста ускорения, ограничивая крутящий момент прогрессивно: мотоцикл продолжит ускоряться в wheelie, неспешно опускаясь на два колеса. И эту стратегию можно совершенствовать.

    Чем же IMU мешают Dorna и зачем их запрещать? Дело в том, что ECU сегодня - это просто компьютер, который обрабатывает набор данных. Базовое ПО, которое идет вместе с ECU Magneti Marelli, предлагает ограниченный набор регулировок. В комплекте идут 18 датчиков. Добавлять новые не запрещено. Но работать с ними, если у тебя нет низкого доступа к железу и ПО IMU, фактически невозможно.

    Богатейшие заводы научились использовать весь вычислительный потенциал IMU и переносить часть аналитических функций из ECU, в конечном счете, генерируя качественно более полезный поток данных.

    Например, инженеру захотелось усовершенствовать алгоритм трекшн-контроля для сбережения задней покрышки, поскольку это бы помогло пилоту ускориться на последних кругах гонки. Имея под руками старые заводские ECU с богатым доступом к регулировкам на низком уровне (в Repsol Honda до прошлого года работали 4 японских программиста), эту задачу можно было бы выполнить за минуты. Но ПО Dorna не позволяет учитывать уровень наклона мотоцикла и приложить к нему градус открытия ручки газа - меру желания пилота ехать быстрее. ПО Dorna анализирует каждый параметр отдельно, не учитывая важную часть вводных, а инженеру-телеметристу приходится регулировать каждый пункт стратегии отдельно. И хакать софт Dorna не вариант. Остается прошить готовую стратегию расчетов прямо в IMU, чтобы выдавать ECU конечный (нужный инженеру) результат для своевременной или даже опережающей реакции.

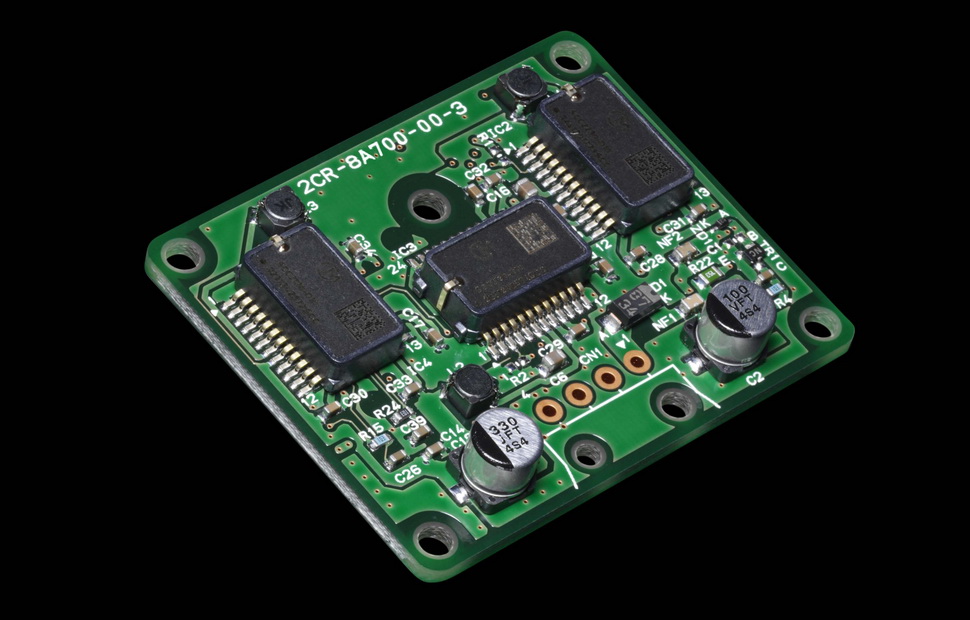

    Внутренности блока IMU Yamaha
    Внутренности блока IMU Yamaha

    По мнению программы, IMU лишь поставляет ей сырые, необработанные данные с датчиков, ведь базовое ПО IMU достаточно простое. Заводы научились его менять, чтобы IMU выдавал готовое решение. И это - официально НЕ запрещено!

    В мире геймеров это называется «читерством». Это можно сравнить с функцией автоматического headshot′а в Counter Strike, если вы понимаете, о чем речь: у кого такой функции нет, в равной дуэли гарантированно проиграет.

    «Люди думают, что IMU просто измеряет угол наклона мотоцикла, - говорит Коррадо Чеккинелли, директор Dorna по технологиям и ведущий разработчик управляющего ПО для ECU Magneti Marelli. - На самом деле, IMU не просто измеряет угол, оно может рассчитать прогрессию и сопоставить результат с другими параметрами. При наличии инженера можно свести работу IMU к расчету всех параметров, которые влияют на уверенный держак и вероятность срыва колеса. Возьмем угол наклона мотоцикла, температуру резины, угол открытия заслонки, загрузку вилки. Имея эти данные и алгоритм, можно посчитать вероятность срыва и предупредить его. В базе IMU этого не делает, но может пересчитать и передать в ECU откорректированные данные - автоматика сработает прежде, чем начнется снос».

    Если перевести всю электронику на один уровень и ограничить набор применяемых датчиков, это еще больше уровняет потенциалы команд: кто не имеет возможности «копаться в мозгах» по финансовым причинам или из-за нехватки опыта, многое теряют сегодня. Да и реальных специалистов в мире - единицы.

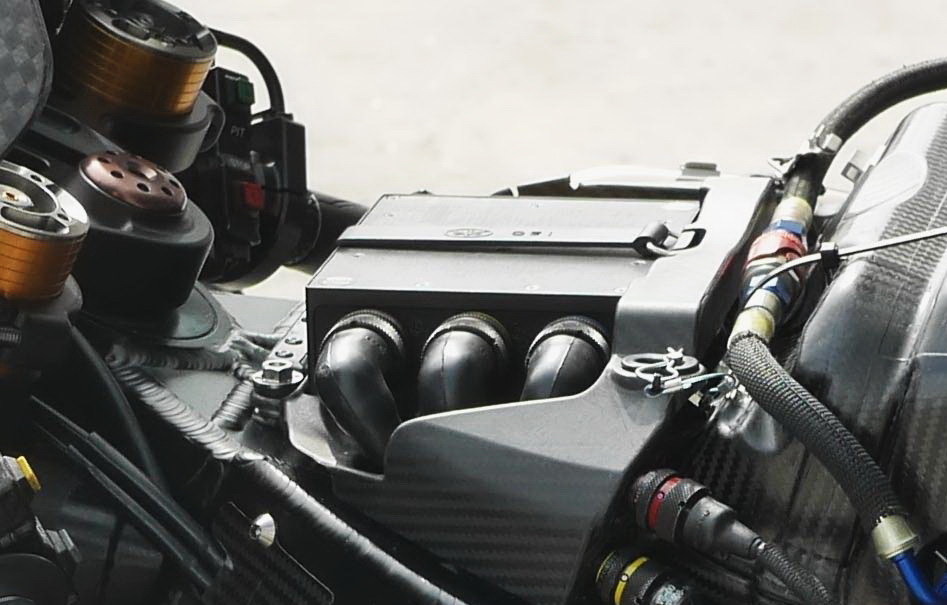

    Блок IMU Yamaha M1
    Блок IMU Yamaha M1

    На ум приходит ситуация с Movistar Yamaha - может ли это быть связано? Honda и Ducati давно побороли проблемы с держаком на Michelin, но у Yamaha по-прежнему головная боль по этому поводу. Ducati всегда использовали Magnetti Marelli, и они наняли двух инженеров этой компании в 2016 - им ли не знать, что и как работает в собственноручно разработанной системе?! У Honda лучшие программисты. А вот в Yamaha, похоже, этим вопросом обеспокоились только в 2017, поэтому Валентино и Маверику приходится догонять конкурентов.

    Удастся ли догнать, неизвестно. А вот настоять на запрете оригинальных заводских IMU и вводе блоков единого стандарта с ограниченным функционалом, как с ECU, - вот это вполне реально. Dorna очень даже «за!», ибо в курсе изысканий остальных заводов, причем еще с 2015 года.

    Читеров можно пытаться отслеживать, чтобы затем забанить. Но проще выдать всем одинаковые клавиатуры и мышки с единственной кнопкой - и это будет дешевле и надежней.

    P.S. Первым вопросом на встрече глав заводских гоночных департаментов в Брно в августе 2017 года был именно такой: сколько же сенсоров оставит командам новый Технический регламент в 2019 году? Точное количество анонсируют в середине лета.
