    Special: В гостях у Metzeler - как делают мотоциклетные шины

    11236
    1 мая 2016

    Кирилл Чернышев, главный редактор, тест-пилот © MOTOGONKI.RU | Публикаций: 6916

        Технологии производства мотоциклетных покрышек далеко шагнули с тех пор, как первый "бублик" появился на свет более 100 лет назад в "шинном" городе Бройберге. Эксклюзивный репортаж и видео с завода Metzeler.
        
    МОТОГОНКИ.РУ, 1 мая 2016 - Роберт Фридрих Метцелер основал свою империю в Мюнхене, на заре индустриальной революции XIX века. В 1871 году запущен его первый завод, выпускавший весь ассортимент резиновых изделий - от сапог до велосипедных камер. Угадав, что именно станет самым ходовым продуктом в быстро меняющемся XX веке, в 1906 году Метцелер сделал ставку на главный ассортимент компании, а именно покрышки для мотоциклов и автомобилей.

    История Metzeler насчитывает более 120 лет
    История Metzeler насчитывает более 120 лет

    В те времена технологии "сборки" шин несколько отличались от сегодняшних: резиновые листы слой за слоем наклеивали на основу, затем шины разогревали и прокатывали вручную рисунок проектора. Сам процесс вулканизации, то есть "запекания" покрышки при определенной температуре, когда в компаунде (составе резины) начинают происходить необратимые химические реакции - полимеризации и спаивания слоев в однородную массу, - остался практически неизменным с тех пор. Изменились технологии нанесения компаунда и формулы.

    Так на заводе Metzeler в 1906 году делали шины для автомобилей и мотоциклов
    Так на заводе Metzeler в 1906 году делали шины для автомобилей и мотоциклов

    В 1933 Metzeler первым применил 100% синтетический компаунд ("буну") и заменил им природный каучук в производстве мотоциклетных шин, благодаря чему удалось получить по-настоящему монолитную структуру резины, существенно повысить прочность и долговечность покрышек. Шины Metzeler помогли установить мировой рекорд скорости на мотоцикле - 279.5 км/ч на соляном озере Бонневиля: другие не выдерживали перегрева. И все же, те шины были лишь защитной оболочкой для пневматических камер.

    В 1978 в Бройберге была изобретена первая в мире бескамерная шина для мотоцикла, затем завод нашел способ существенно укрепить и облегчить каркас, заменив стальной корд на кевларовый. Шины Metzeler стали выигрывать чемпионаты мира по мотогонкам, и тогда заводом заинтересовался итальянский гигант - группа компаний Pirelli. В 1986 баварцы официально вошли в состав группы, став независимым подразделением, сохранив собственные традиции и технологии, часть из которых Pirelli использует в своем производстве сегодня.

    Одной из наиболее интересных технологий в создании радиальных мотоциклетных шин Metzeler является укладка корда и компаунда в "0°" (т.е. без пересечений). Первая дорожная покрышка, созданная по этой технологии - Metzeler Z4 вышла на рынок 10 лет назад. С тех пор, "бублики" в Бройберге пекут по одному и тому же рецепту. Как?

    Руководитель R&D департамента Pirelli и Metzeler Пьеро Мизани расскажет все в деталях
    Руководитель R&D департамента Pirelli и Metzeler Пьеро Мизани расскажет все в деталях

    Первый шаг в "сборке" покрышки - это создание базы. Эластичная резиновая "колбаска" нужного состава проходит через ротационный пресс и превращается в ленту, которую раскраивают на заготовки и наматывают на валы с переменным диаметром, равным диаметру будущего изделия - от 10 до 21" соответственно. Ленту закольцовывают и обжимают с двух сторон при помощи пневматических прессов, так что заготовка принимает форму усеченного тора.

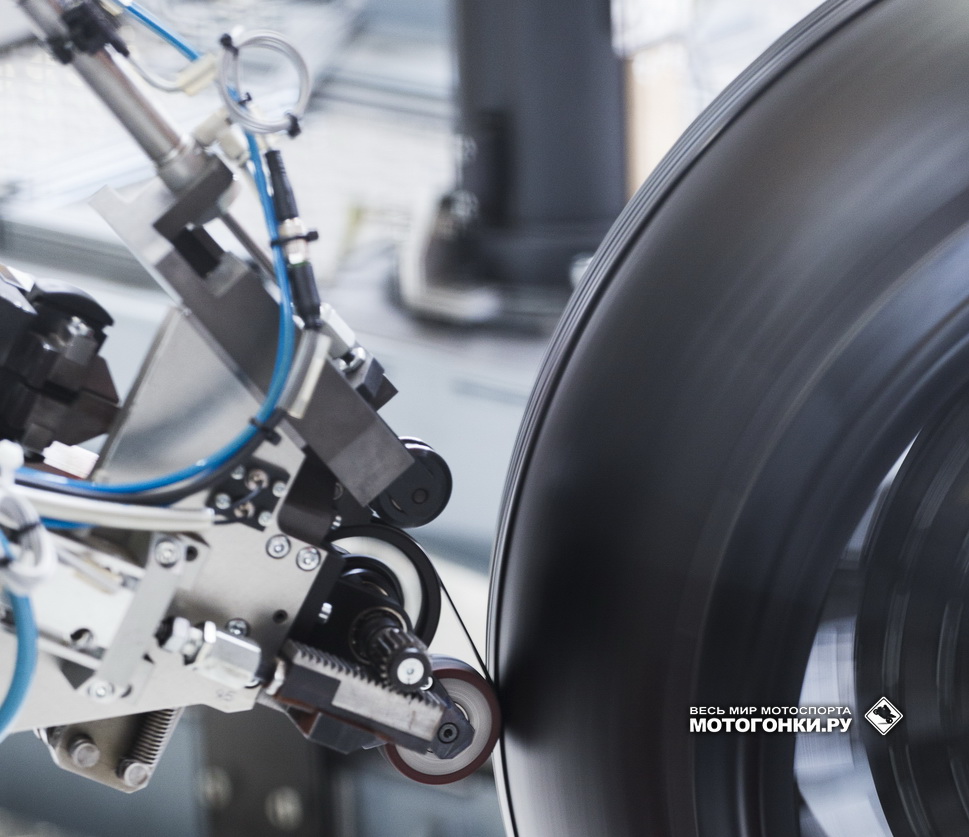

    Намотка компаунда на базу покрышки Metzeler Roadtec 01
    Намотка компаунда на базу покрышки Metzeler Roadtec 01

    Второй шаг - создание каркаса. Заготовка попадает на станок, где на нее наматывается корд в резиновой оболочке. Основа покрышки становится своеобразной катушкой для нитки (корда): робот производит намотку быстро и точно, корд ложится ровно, линия за линией, не образуя никаких пересечений и неровностей - это и есть технология "0°" (zero-degree). Нанесение несущего слоя производится тем же способом. Резиновая нить нужного компаунда, слегка разогретая и липкая наматывается поверх корда на основу в несколько слоев.

    Третий шаг, финальный - это непосредственно "выпечка": бублики пекутся в особых низкотемпературных печах, время и температура вулканизации рассчитаны компьютером и обеспечивают конечному изделию нужные свойства.

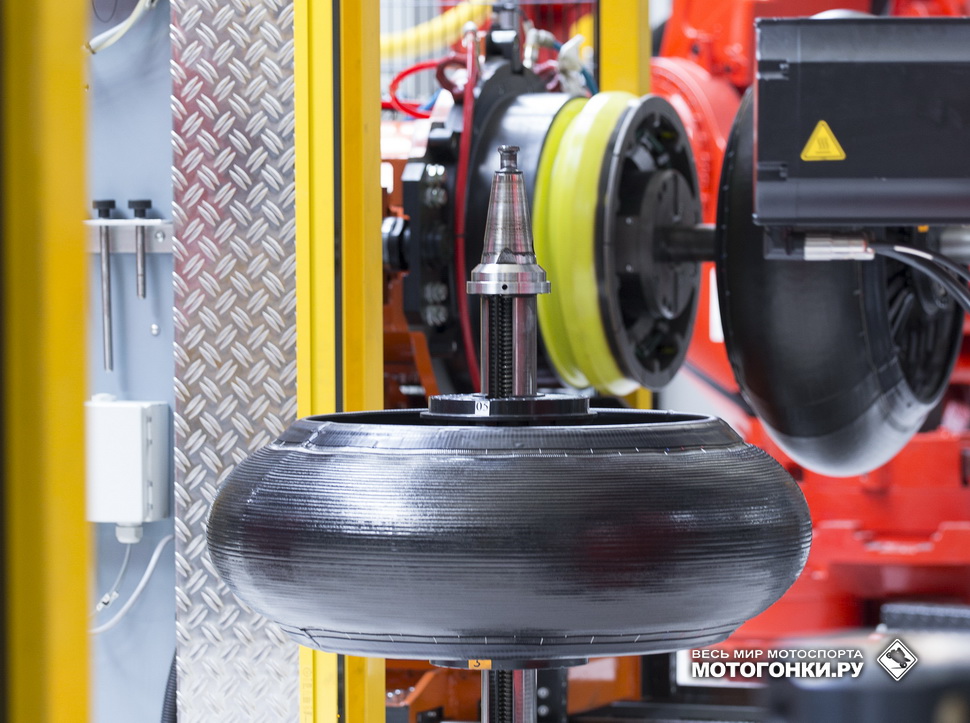

    Заготовка готова к отправке в печь для вулканизации
    Заготовка готова к отправке в печь для вулканизации

    Стадия вулканизации автоматизирована как на заводе Metzeler, так и на Pirelli. Единственное, что делает человек, так это насаживает на станок следующую заготовку, а затем снимает с линии готовую шину, чтобы отправить ее на QC (Quality check). Станок выравнивает позицию заготовки с помощью лазерных маркеров (то есть, исключительно точно), и подает ее в разогретую до 168° стальную пресс-форму, которая накрывает заготовку снаружи, а изнутри в изделие нагнетается давление в 25 bar. На протяжении 13 минут в форме происходит полимеризация и соединение компаунда, так что по завершении процесса мы имеем идеально ровную, гладкую и однородную шину с нужным нам рисунком.


    Еще дымящийся, свежеиспеченный "бублик" Metzeler Roadtec 01 лежит перед нами на столе! Трогать не рекомендуется, ведь еще пару минут температура покрышки может достигать 80-90°, процесс полимеризации завершится, только когда изделие остынет до комнатной температуры. Тогда шину можно бортовать на диск!

    Стальные пресс-формы, состоящие из 8 секторов, производятся здесь же, в соседнем цехе, доступ в который засекречен. Каждую неделю сектор пресс-формы со значением D.O.T. (дата производства партии) меняют, чтобы мы знали, когда точно произведен наш баллон и не залежался ли он на складе у продавца лишние 7-8 месяцев. Ведь покрышки имеют определенный срок годности, когда их свойства оптимальны: через 14-16 месяцев после производства, компаунд начинает дубеть, постепенно теряя гибкость и сцепные свойства. Идеально, если купленная покрышка произведена не позднее 4-6 месяцев назад.

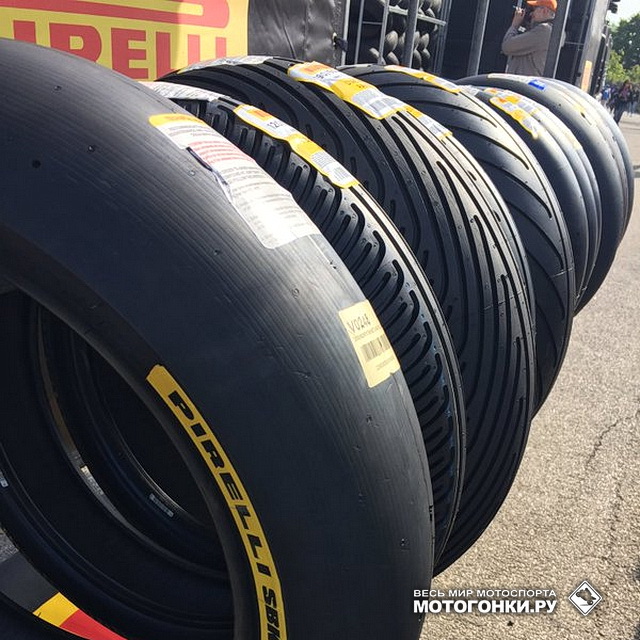

    Слики Pirelli для национальных чемпионатов: необычная, не такая уж и гладкая структура? Это нормально
    Слики Pirelli для национальных чемпионатов: необычная, не такая уж и гладкая структура? Это нормально

    Отличие в производстве дорожных и спортивных шин состоит в отсутствии на slick нарезки. Пресс-формы гладкие, а процесс "выпечки" отличается не только по времени и температурному режиму, но и по давлению, при котором происходит процесс вулканизации в пресс-форме. В Pirelli каждую новую "экспериментальную" партию покрышек выпекают с новыми засечками времени, проверяя часть новых изделий на специальных тестировочных стендах.

    Вот почему "слики" нередко имеют необычную, не такую уж "гладкую" колцевидную структуру: эти шины провели в пресс-форме немного времени и при низком давлении, компаунд мягче обычного.

    Пройдет ли простая дорожная покрышка тест на перегрев скоростным овалом в Боксберге? А на Kawasaki ZZR-1400? А на 320 км/ч?
    Пройдет ли простая дорожная покрышка тест на перегрев скоростным овалом в Боксберге? А на Kawasaki ZZR-1400? А на 320 км/ч?

    Изучив, что из себя представляют новые шины Metzeler Roadtec 01, мы поехали на уникальную тестовую трассу Boxberg BOSCH Teststrecke, где вдоволь накатались на мотоциклах в самых разных условиях. Но об этом - в следующий раз.
